一、產品概述

零序電流互感器（簡稱“零序CT”、“零序”）在電力系統產生零序接地電流時與繼電保護裝置或信號裝置配合使用，使裝置元件動作，實現保護或監控。

青島耐爾思晶體材料有限公司（簡稱“青島耐爾思”）有多年零序電流互感器的生產經驗，生產的NES-LJ/LJK系列零序電流互感器是電纜型，產品質量優于國標GB1208-2006《電流互感器》，并通過了國家權威機構電氣設備質量檢測中心型式試驗，產品已廣泛用于南方電網、國家電網，冶金、化工、鋼鐵、煤炭、建材等行業的發電廠、變電站。

“青島耐爾思”生產的NES-LJ/LJK系列零序CT采用磁芯、ABS工程塑料外殼，樹脂澆注成全密封，絕緣性能好，外形美觀；具有靈敏度高、線性好、運行可靠、安裝方便等優點。其性能優于一般零序CT，產品使用范圍廣泛，不僅適應電磁型繼電保護，還能適應電子和微機保護裝置。用戶可根據系統的運行方式(中性點有效接地、中性點非有效接地、經大電阻接地、經小電阻接地、經消弧線圈接地)的不同，選用相適應的零序CT。有各種孔徑規格（φ40～φ360mm及以上）、容量（額定容量）、變比（額定電流比）、準確級、標準準確限值系數的高精度零序CT及與小電流接地選線裝置、繼電器等產品配套使用的高靈敏度零序CT，安裝使用中通常分為整體式（一體式）和組合式（開口式）兩大類。

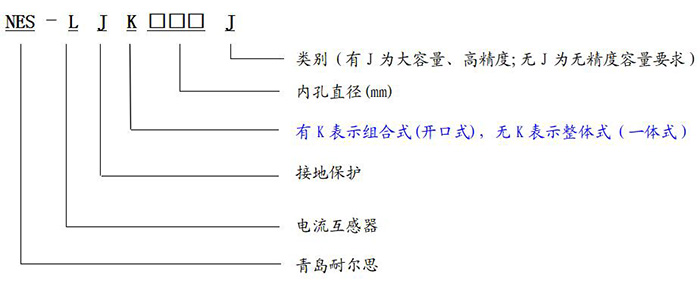

二、型號含義

三、技術參數

3.1  額定電壓（kV）：0.38～66kV；

3.2  系統電壓（kV）：0.4～72.5kV；

3.3  額定頻率（Hz）：50Hz；

3.4  磁芯個數：1個；

3.5  額定容量：≤10VA；（＞10VA時特殊定制）

3.6  準確級：10P、5P；

3.7  標準準確限值系數：5、10、15、20、25、30、40；

3.8  額定短時熱穩定電流（kA）和持續時間：3kA 1s；

3.9  絕緣介質：樹脂；

3.10  設計壽命：30年。
