一、用途
NES-JS-8型放電計數器(以下簡稱計數器)是串聯在避雷器接地線中,用來記錄避雷器動作次數的一種裝置。該產品執行標準:JB2440-91。NES-JS-8型放電計數用于標稱放電電流5KA系列避雷器,該型號產品是一種新型放電計數器裝置,在運行電壓下內阻較大,便于用電流表并聯在其兩端準確測量避雷器(尤其是氧化鋅避雷器)的持續運行電流。使用的環境條件與相連接的避雷器相同。海拔高度不過2000米【高原型產品需要定制】,環境溫度為-40℃~40℃,不適合III級以上嚴重污穢和劇烈振動的地方。
二、結構和性能
放電計數器主要由氧化鋅非線性電阻片、壓敏電阻、電容器、電磁計數器等原件組成。它利用通過避雷器的雷電流,在氧化鋅閥片上的壓降,對電容器充電,再由電容器對電磁計數器線圈放電而使計數器吸動一次,即記錄一次,實現記錄動作的次數(見電氣原理圖)。

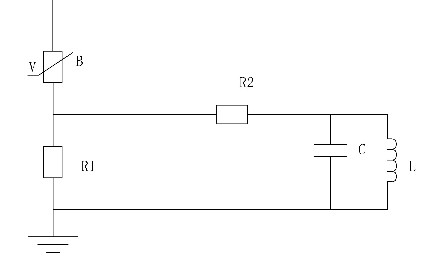

圖中B.避雷器 C.電容器 R1氧化鋅閥片 R2壓敏電阻 L電磁計數器
圖1 NES-JS-8型放電計數器 電氣原理圖
在結構上采用耐腐蝕鋁合金一體化鑄件外殼,標頭和地板均有耐高溫耐老化密封橡膠墊、底板及標頭部位等卡裝密封,高壓出線端從底板中心引出。因此,它具有靈敏度高,記數準確可靠,顯示清晰明顯,結構輕巧,外型美觀,安裝使用方便,密封可靠等特點。
主要技術性能參數
技術參數 | 上限動作電流(8/20μs)KA(峰值) | 下限動作電流(8/20μs)KA(峰值) | 2ms方波電流A(峰值) | 沖擊大電流(4/10μs)KA(峰值) | 標稱放電電流殘壓KV(峰值) |
NES-JS-8 | 5 | 50 | 800 | 65 | 小于15 |
如有特殊性能要求,可以定制生產。
