一、產品概述

開關柜綜合操控裝置是本公司科研人員在充分了解國內外開關狀態指示及溫濕度控制裝置的基礎上，總結了國內外同類型產品的優缺點并自主研發的新型開關柜綜合操控裝置。產品以一體化布局配套裝備于開關柜上，集成了一次回路模擬圖顯示斷路器狀態、開關狀態、接地刀狀態、彈簧儲能狀態顯示，高壓帶電指示，高壓帶電閉鎖控制及環境溫濕度控制等多種功能。各種功能可自由組合，另外該系列產品采用了單片機技術實現對開關柜中各種元件工作狀態的采集、除濕加熱控制與加熱回路故障診斷；可同時對兩路溫度和濕度信號實時測量、控制，將溫濕度數據以數字形式顯示；還可以根據實際溫濕度測控的需要，分別進行溫濕度的上、下限和回差的設置和顯示，實現被測環境的溫濕度自動調節；同時采用軟件核準技術補償溫濕度漂移記數誤差和元器件標稱誤差，測控精度高，安裝、使用、維護簡單方便。

開關柜綜合操控裝置能夠通過RS-485總線與后臺監控計算機組網通信，便于實現對于采用多臺開關柜組成的電氣一次系統的實時動態運行模擬與遠程環境監控。開關柜綜合操控裝置具有優異的環境耐受能力與電磁兼容性能。獨特的抗干擾技術，光電、電磁隔離，質優元器件的選用，電路部件的三防處理及嚴格的整機帶電老化與出廠測試等措施確保了產品的長期工作可靠性。

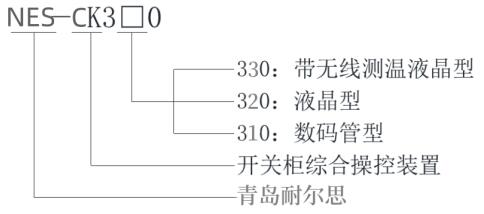

二、型號說明

三、技術指標

1、工作電源：交流或直流110V～265V

2、使用環境：溫度-20℃～70℃  相對濕度<95%rh<>

3、整機功耗：<5w<>

4、抗電強度：AC2000V 50Hz歷時1分鐘

5、絕緣性能：用500V兆歐表測試不小于100MΩ
