一、產品概述及用途
NES-CTB系列電流互感器二次過電壓保護器采用高速單片機,處理速度快,可靠性高,功耗極低,可以選配RS485通訊接口和遠方計算機實現雙向通訊。本保護器可以對各種CT二次側異常過電壓進行保護??梢员苊怆娏骰ジ衅鞫蝹?cè)異常過電壓引起的危害,通常應用在對CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等處的過電壓保護。
保護器接在CT二次繞組兩端,當CT二次側正常時,保護器本身對CT二次側為高阻狀態,漏電流極小,不影響二次側其它電氣設備的正常運行。當CT二次側因種種原因出現異常過電壓時,保護器迅速動作,對CT二次側進行短路,避免相關事故的發生。
電流互感器(以下簡稱CT)在電力系統中,CT是將大電流變成規定的小電流,廣泛應用于一次測量、保護與控制。它是電流表、電度表和電流控制系統的配套元件。電流互感器正常工作時,二次側處于近似短路狀態,輸出電壓很低。在運行中如果二次繞組開路,或一次繞組流過異常電流(如雷電流、諧振過電流,電容充電電流、電感啟動電流等),都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次絕緣造成危害,還會給使互感器過激而燒毀,甚至危及工作人員的生命。

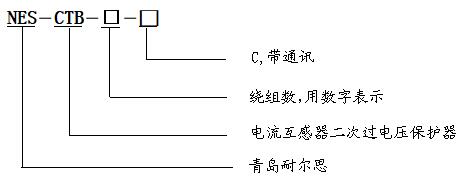

二、型號說明
三、技術參數
正常漏電流IL | 20V:≤10uA |
導通電壓UC | 150V±15%(UC可根據用戶定制) |
限壓時間 | ≤10nS |
導通時間 | ≤5mS |
CT保護容量 | AC220V/15A |
報警繼電器接點容量 | AC220V/5A |
復位方式 | A:自動復位 |
抗震性能 | 10~50~10Hz 2g 3min |
抗干擾 | 4.4KV/M |
耐壓 | 2.5KV/AC |
可靠性 | 符合IEC834-1要求 |
