一、概述
我國3~66kV電力系統中性點一般采用非有效接地方式,包括中性點不接地系統、經消弧線圈接地系統和接經大電阻接地系統,簡稱小電流接地系統。
在小電流接地系統中,單相接地是一種常見的故障。當發生單相接地時,由于故障點電流較小,且由于系統三相電壓仍然對稱不影響對負荷的正常供電,一般允許帶故障運行1~2小時。但長期運行,由于非故障的兩相對地電壓升高倍,可能引起絕緣的薄弱環節被擊穿,發展成為相間短路,使事故擴大,影響用戶的正常用電。同時,弧光接地還會引起全系統過電壓,進而損壞設備,破壞系統運行。因此,當發生單相接地故障時,及時找到故障線路予以切除,以防止單相接地故障進一步擴大。
我公司的小電流接地選線裝置是科技人員在總結了十幾年來國內各種小電流接地選線裝置成功、失敗的經驗和教訓之后,研制出的新一代小電流接地選線裝置。該裝置在軟硬件的設計上進行了重大改進,使裝置工作穩定,無需調試,整定方便,選線更加準確。

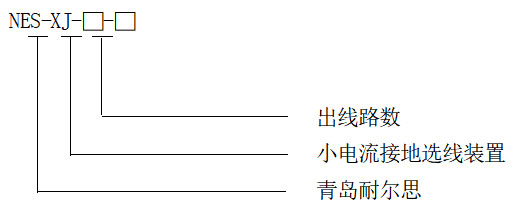

二、裝置型號說明
型號 | 母線段數 | 出線路數 |
NES-XJ-12 | 2 | 12 |
NES-XJ-24 | 4 | 24 |
NES-XJ-36 | 4 | 36 |
NES-XJ-48 | 4 | 48 |
三、裝置技術參數
1. 電壓等級:1~2種
2. 母線段數:1~4段
3. 出線數:≤48,每段母線并聯運行出線數不限,可以任意組合
4. 接地方式:適用于中性點不接地、消弧線圈接地或電阻接地系統
5. 出線方式:電纜或架空線
6. 零序電流輸入范圍:交流0~1000mA(大于時,訂貨時須聲明)
7. 零序電壓輸入范圍:交流0~200V
8. 機內PT、CT隔離器功耗
? PT < 0.2 VA 輸入額定電壓100V
? CT < 0.1 VA 輸入額定電流1A
9. 報警輸出觸點容量:AC 250V 12A; DC 30V 5A
10. 額定工作電壓:AC/ DC 220V±20%; DC110V±20%
11. 整機功耗:<25w<>
