一、概述
高壓電氣設備溫度監測點都處于高電壓、大電流、強磁場的環境中,甚至有的監測點還處在密閉的空間中,由于強電磁噪聲和高壓絕緣、空間的限制等問題,通常的溫度測量方法無法解決這些問題而無法使用。我公司自主開發設計的紅外測溫成像系統采用紅外成像的方法采集數據。傳感器安裝在能照射到高壓設備的位置,與接收設備之間無電氣連接,因此該系統從根本上解決了高壓設備接點運行溫度不易實時在線監測的難題。
紅外測溫成像系統具有極高的可靠性,可視性強,可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器旁邊。系統配備標準通訊接口,可聯網運行。通過上位機軟件,可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據,實現了高壓設備熱故障預知維修。

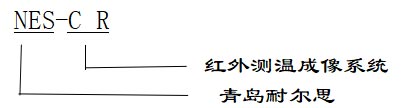

二、型號說明
三、紅外測溫成像系統結構
3.1 紅外測溫成像系統結構圖
3.2紅外溫度傳感器
紅外溫度傳感器用于測量高壓帶電物體表面或接點處的溫度,如高壓開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。紅外溫度傳感器是由紅外溫度傳感器、信號調理放大、邏輯控制電路、等組成(如下圖所示)。紅外傳感器將采集到的溫度信號通過485發送到紅外測溫主機。

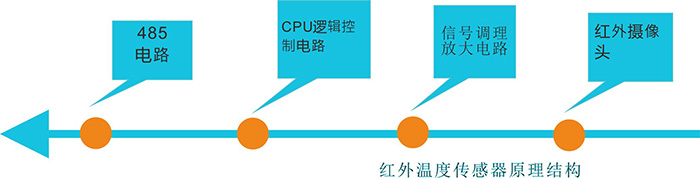

紅外溫度傳感器原理結構圖 |
紅外傳感器外形圖 |
主要功能:
主要功能 | 功能介紹 |
溫度檢測功能 | 實時檢測被測部位的當前溫度 |
供電電壓自檢功能 | 實時檢測傳感器自身的供電電壓值 |
技術參數:
紅外溫度傳感器技術參數 | |
溫度測量范圍 | -40℃~+300℃ |
測量分辨率 | 0.1℃ |
測量精度 | ±2℃(中心區域,0~100℃) |
刷新率 | 8MHz |
校驗 | 無需校驗 |
視場角 | 35°x55° |
發射率 | 0.1~0.95(可調) |
3.3 紅外測溫主機
紅外測溫主機是一款集溫度傳感器工作狀態的監測、現場溫度顯示,報警提示和輸出,事件記錄及數據記錄于一體的現場溫度監測儀,并可修改現場紅外探頭的地址等參數。

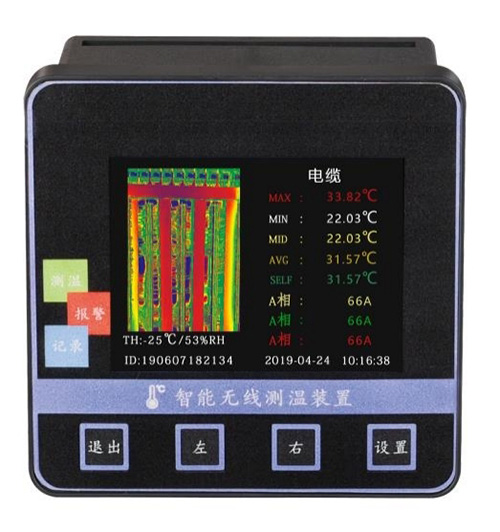

紅外測溫主機
主要功能:
主要功能 | 功能介紹 | |
基本功能 | 接收數據 | 接收紅外溫度傳感器上傳的溫度 |
顯示數據 | 溫度數據以圖像顯示,顯示效果更直觀,背光開關可控,適用多種應用場合 | |
時鐘顯示 | 實時時鐘顯示,并作為事件記錄的時間基準 | |
參數設置 | 所有參數靈活可設,操作方便,掉電數據不丟失 | |
報警輸出 | 當有報警事件發生時,繼電器干接點信號輸出并發出蜂鳴報警聲音提示 | |
功能 | 極限溫度記錄 | 按天記錄每個測溫點的高溫和低溫,當跨年度使用時,自動覆蓋上一年的該月數據 |
溫度報警記錄 | 記錄曾發生過報警的測溫位置的每一相的溫度、開始時間和結束時間,多可保存100條記錄,當多過100條記錄時,自動覆蓋早的記錄 | |
密碼管理 | 采用密碼管理方式,設置參數時輸入密碼,密碼分為用戶密碼和系統密碼,輸入系統密碼可進行設置功能 |
技術指標:
技術參數 | 技術指標 | |
傳感器通訊參數 | 通訊接口 | RS485通訊接口 |
管理紅外探頭數量 | ≤4只 | |
通訊規約 | Modbus規約《紅外成像攝像頭傳感器通訊協議》 | |
波特率 | 2400、4800、9600(默認)、19200、38400、57600、11520bps 可選 | |
通訊參數 | 通訊接口 | RS485通訊接口,通訊距離≤1200m(不加中繼) |
主機組網數量 | ≤32只 | |
通訊規約 | Modbus規約《200CRD通訊協議》 | |
波特率 | 1200、2400、4800、9600 bps 可選 | |
報警默認參數 | 溫度報警值 | 上限值:+90℃,下限值:-20℃ |
溫度告警值 | 上限值:+60℃,下限值:-10℃ | |
繼電器干接點參數 | AC220V/5A(1組無源常開/常閉觸點) | |
工作電壓 | AC/DC100V~240V | |
整機功耗 | ≤5VA | |
工作溫度 | -10℃~+70℃ | |
工作濕度 | ≤90%RH,不結露,無腐蝕 | |
海拔 | ≤2500米 | |
防護等級 | IP20 | |
絕緣電阻 | ≥100MΩ(溫度在10~30℃,相對溫度小于80%) | |
安裝方式 | 嵌入式安裝 |
