NES-RGB變壓器中性點接地電阻柜

所屬分類：屏柜體
瀏覽次數：96

二維碼：

添加時間：2023-11-13
簡要說明：

NES-RGB變壓器中性點接地電阻柜對降低電網過電壓、提高電網的可靠性，具有良好的效果。用于6～35kV電纜供電系接地電容電流較大的系統中。當接地電流大于規定值時，有可能產生弧光接地過電壓。

功能介紹

一、概述

NES-RGB變壓器中性點接地電阻柜對降低電網過電壓、提高電網的可靠性，具有良好的效果。用于6～35kV電纜供電系接地電容電流較大的系統中。當接地電流大于規定值時，有可能產生弧光接地過電壓。中性點采用電阻接地方式的目的就是給故障點注入阻性電流，其電阻分量電流可以把故障電流限制得適度，提高繼電保護靈敏度，把暫態過電壓限制到正常相對中性點電壓的2.6倍，防止弧光過電壓損壞主設備，同時對鐵磁諧振過電壓有顯著作用。

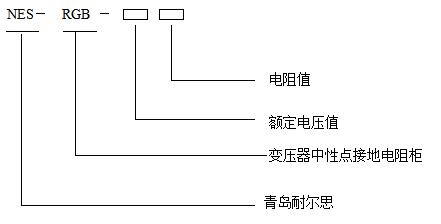

二、型號說明

型號說明

三、常用規格型號、技術參數

6.3kV、10kV、35kV變壓器中性點接地電阻參數

型號	系統額定電壓（kV）	短時通流電流（A）	短時通流時間（S）	標稱阻值（Ω）	備注
NES-RGB-6/36.4	6.3	100	10	36.4
NES-RGB-6/18.2	6.3	200	10	18.2
NES-RGB-6/9.09	6.3	400	10	9.09
NES-RGB-6/6.06	6.3	600	10	6.06
NES-RGB-10/15.16	10.5	400	10	15.16
NES-RGB-10/10.10	10.5	600	10	10.10
NES-RGB-10/7.57	10.5	800	10	7.57
NES-RGB-10/6.06	10.5	1000	10	6.06
NES-RGB-35/20.20	35	1000	10	20.20
NES-RGB-35/10.10	35	2000	10	10.10
