一、 概述

電力系統由發電、變電、輸電、配電、用電幾個環節組成，其中變壓器是一個十分重要的元件，它的運行對電力系統起著十分重要的作用。變壓器在運行過程中，繞組中的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮?，使變壓器各個部分的溫度升高，變壓器的使用壽命主要由絕緣老化程度決定，絕緣老化主要是由溫度變化造成的。研究結果表明：在設計溫度情況下，溫度每升高6℃，變壓器的使用壽命就要減少一半，這便是變壓器絕緣老化的六度規則。由此可見溫度是影響變壓器使用壽命的一個重要指標。

在110kv、220kv、330kv、550kv的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式，其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式。變壓器風冷智能控制柜就是針對著三種冷卻方式而設計的智能型控制柜。它可以實現遠方自動和就地手動控制方式，并可以把各種信息上傳顯示和下行控制設定，對變壓器整個冷卻系統實現控制，達到節能和延長散熱器使用壽命的目的。

根據國家的電力發展需求。提倡向綠色、低碳經濟與，智能化方向發展。我公司開發了 智能型變壓器風冷控制柜，是我公司研制的一種改進的電力變壓器風冷控制裝置，是一種以PLC為控制中心，以元器（或合資原件）件為主的高可靠性風機控制裝置。

智能型變壓器風冷控制柜采用了可編程控制器（PLC），取代了大量的電磁繼電器，盡可能的減少了機械觸點，設備的可靠性，方便維修。在裝置運行時，一直檢測環境溫度、變壓器溫度、變壓器負荷的變化以及所有設備的運行和故障情況，并根據控制程序隨時調節，以達到變壓器的冷卻和智能冷卻，并且實現節能和延長散熱器使用壽命的目的。

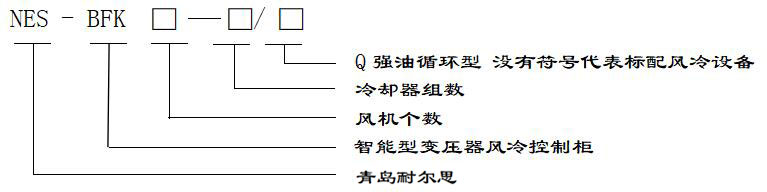

二、 型號含義

型號舉例：NES-BFK12-4/Q則我公司生產的智能型12個風機4組冷卻器強油循環風冷智能控制柜

三、性能特點

3.1 工作電源：三相四線交流雙路電源輸入 AC380V±15%；

直流輸入DC110V±20%

3.2 耐壓強度：≥AC2500V/1min；

3.3 絕緣性能：≥100MΩ；

3.4 工作溫度：-25℃～+50℃；

3.5 （合資）斷路器：柜內開關元件質量穩定可靠；

3.6 西門子PLC抗電磁干擾性能：符合GB/T 14598 標準規定；

3.7 溫濕度傳感器：高集成；測溫精度：±0.3%；測濕精度：±2%；溫度量程：-10℃～+100℃
